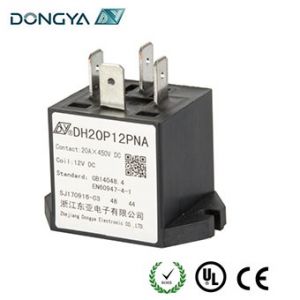

DH20直流高压接触器
产品类型：DH20系列
发布时间：2021-08-13
联系电话： 13642340304
联系地址： 深圳市宝安区宝树科技工业园4栋1F
产品类型：DH20系列
发布时间：2021-08-13
联系电话： 13642340304
联系地址： 深圳市宝安区宝树科技工业园4栋1F
- 产品简介
主要特征
•20A 触点切换能力，小巧的体积；
•具有一组常开触点，触点回路有“+”、“-”极性；
•应用范围：新能源汽车预充；
•产品符合 ROHS
性能参数
型号 DH20
触点形式 1H(SPST-NO)
触点额定负载电流(阻性负载) 20A（DC-1）
450V 型 60V 型
最大切换电压 450V DC 72 V DC
最大切断电流 35A(450VDC，1 次以上) 30A(72VDC，1 次以上)
最大切换功率 9kW 1.44kW
电气寿命（阻性负载） 切换：1×104 次（450VDC，20A） 切换：1×105 次（72VDC，20A）
切换：5×104 次（450VDC，10A）
接通：1×105 次（450VDC，20A）
接触电阻 ≤10mΩ（20A）
动作时间（额定电压下） Max. 30ms.
释放时间（额定电压下） Max. 10ms.
振动（正弦波、10～500HZ、峰值） (10～500)HZ， ≤5g
冲击 稳定性 ≤20g
强度 ≤50g
工作环境温度 -40℃~+85℃
存储环境温度 -40℃~+65℃
相对湿度 20%~90% RH
绝缘电阻 Min. 1000MΩ @ 500VDC
介质耐压 触点与线圈间 3000VAC 50 Hz/60 Hz (1 minute)
断开触点间 2000VAC 50 Hz/60 Hz (1 minute)

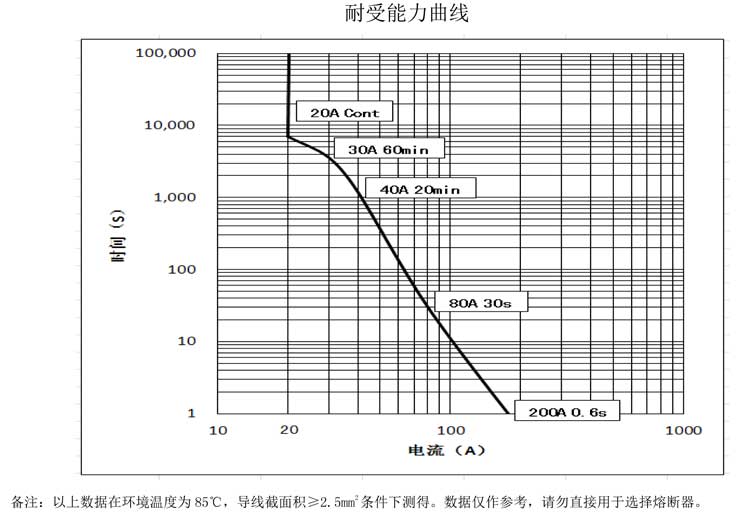

载流能力 20A：持续
30A：1h
40A：20min
80A：30s
120A：10s
200A：0.6s
机械寿命 300000 次
产品安装方式 任意
工作制式 额定电流下连续工作制
产品重量 约 50g
线圈参数
型号 线圈电压(V) 线圈工作电压（V） 吸合电压（V） 释放电压（V） 保持电流（A） 线圈功率（W）
DH20 12 0.85US～1.1US ≤9 ≥1 ≤0.3 2.5～3.5W
24 ≤18 ≥2 ≤0.15
48 ≤36 ≥4 ≤0.1
60 ≤45 ≥5 ≤0.06
